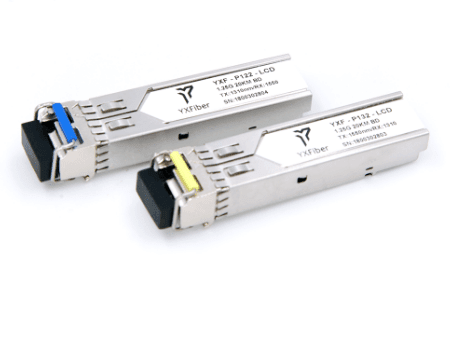

Model Number:YXF-P122-LCD/YXF-P132-LCD
Type:Fiber Optic Transceivers
No. of Fiber:1.
Use:FTTX
Supply Voltage:3.3V
Power:-3~-9dBm
Data rate:1.25Gbps
Wavelength:1310nm/1490nm
Transmission distance:20km
Interface:BIDI LC
Fiber Type:SMF
Certification:RoHS, ISO9001
Description
Reviews (0)
Only logged in customers who have purchased this product may leave a review.
Related products
YXFiber-GPON SFP, 2.5G/1.25G, 1490/1310, 20KM, C++
YXFiber-YXF-P122-LCD
Syrotech SEP- GOXS-BI4312-20PON+++
Parameter Symbol Min. Max Unit
Storage Temperature TSTG - -40 85 °C
Operating Case Temperature TC 0 70 °C
Power Supply Voltage VCC 3.1 3.5 V
Total Power Supply Current Icc - 500 mA
Recommended Operating Conditions:
Parameter Symbol Min. Typ. Max. Units Notes
Optical Transmitter Power P0 +3 - +7 dBm
Optical Transmitter Power off POFF - - -39 dBm
Optical Transmitter Power off POFF - - -39 dBm
Output Center Wavelength Λ 1480 - 1500 nm
Output Spectrum Width ∆λ - - 1.0 nm
Side Mode Suppression Ratio SMSR 30 - - dB 1
Extinction Ratio ER 8.2 - - dB
Optical Rise Time 160 - - 160 ps
Optical Fall Time - - - 160 ps
Optical Eye Diagram Compliant with ITU-T G.984.2 Mask
Tolerence to Tx Back Reflection - -15 - - db
Data Rate - - 2.488 - Gb/s
Differential Input Voltage VPP 300 - 1200 Mv
Differential Input Impedance ZIN 80 100 120 ohm
Tx_fault Output Voltage- High VIH 2.4 - - V
Tx_fault Output Voltage- Low VIL - - 0.4 V
Tx_Dis Input Voltage- High VIH 2.0 - - V
Tx_Dis Input Voltage- Low VIL - - 0.8 V
Yxfiber 100G SFP
GPON SFP, 2.5G/1.25G, 1490/1310, 20KM, C+
Parameter Symbol Min. Max Unit
Storage Temperature TSTG - -40 85 °C
Operating Case Temperature TC 0 70 °C
Power Supply Voltage VCC 3.1 3.5 V
Total Power Supply Current Icc - 500 mA
Recommended Operating Conditions:
Parameter Symbol Min. Typ. Max. Units Notes
Optical Transmitter Power P0 +3 - +7 dBm
Optical Transmitter Power off POFF - - -39 dBm
Optical Transmitter Power off POFF - - -39 dBm
Output Center Wavelength Λ 1480 - 1500 nm
Output Spectrum Width ∆λ - - 1.0 nm
Side Mode Suppression Ratio SMSR 30 - - dB 1
Extinction Ratio ER 8.2 - - dB
Optical Rise Time 160 - - 160 ps
Optical Fall Time - - - 160 ps
Optical Eye Diagram Compliant with ITU-T G.984.2 Mask
Tolerence to Tx Back Reflection - -15 - - db
Data Rate - - 2.488 - Gb/s
Differential Input Voltage VPP 300 - 1200 Mv
Differential Input Impedance ZIN 80 100 120 ohm
Tx_fault Output Voltage- High VIH 2.4 - - V
Tx_fault Output Voltage- Low VIL - - 0.4 V
Tx_Dis Input Voltage- High VIH 2.0 - - V
Tx_Dis Input Voltage- Low VIL - - 0.8 V
